Solutions codes defauts panne chaudières Saunier Duval
THEMACLASSIC
Défaut allumage
Si le brûleur s'allume et s’éteint au bout de 10 seconde
-vérifier électrode ionisation bougie allumage et son bon raccordement
-vérifier code de configuration 15 dans le menu chaudière (par un professionnel)
Si le brûleur ne s'allume pas
-vérifier l'ouverture robinet gaz
-vérifier mécanisme gaz
-vérifier électrode allumage
S'il n'y a pas de train d’étincelles
-vérifier le raccordement de l'allumeur ou l'allumeur lui meme
Vérifiez : Mécanisme gaz REF S1071400
Bougie électrode allumage REF 57431000
Allumeur récurent REF S5742700
Emplacement
Défaut eau circuit
-Manque eau moins de 0.5 bar,faire l'appoint
-Trop d'eau plus de 2.7 bar ,purger
F2: Sécurité de refoulement cheminée
Chaudière cheminée
Tentative de réallumage au bout de 15mm si le contact s'est refermé.
voir: -raccordements électriques -bouchage cheminée -conformité cheminée
Chaudière ventouse
Sécurité débit air
Ce symbole n'est pas instantané mais s'il apparaît au bout de 40 secondes,vérifier:
-la ventouse ou le système d’évacuation ,bouchage ou trop longue
-le pressostat
-les raccordements électriques
F3: Défaut air repetitif
Dans le cas d'une VMC,le thermostat étant à réarmement manuel le code 3 apparaîtra inévitablement en cas de coupure
F5: Défaut boucle surchauffe
-pompe bloque (essayé de la débloquée manuellement) ou son condensateur hors service
-Robinet de plaque ou installation fermés
-thermostat surchauffe défectueux
-effectuer une purge d'air
-vérifier le raccordements electriques
Moteur pompe REF S1024000
Thermostat surchauffe REF S1008000
Emplacement
F6: Défaut sur la boucle capteur chauffage
Verifier : Capteur chauffage CTN2 REF S5739800
Emplacement du CTN2
F7: Défaut sur la boucle capteur sanitaire
Vérifier : Capteur sanitaire REF S5704200
Emplacement du CTN1

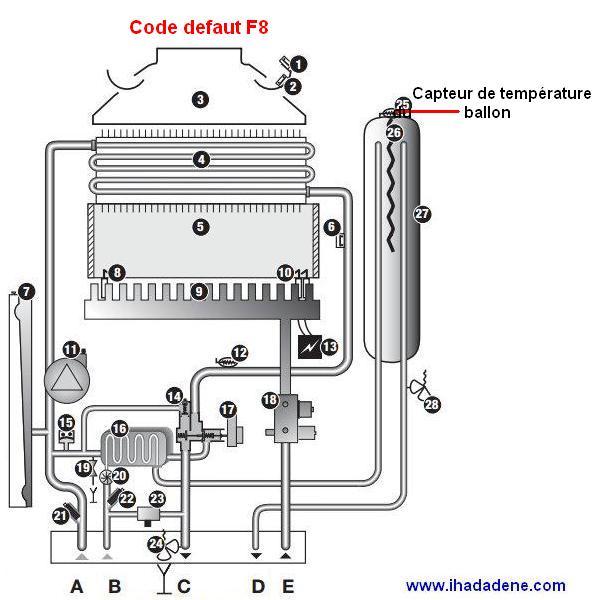

F8: Défaut boucle capteur réservoir
humidité du capteur CTN3 - la sécher ou la remplacer
note: un défaut de cette CTN ne bloque pas la chaudière
Thermistance sanitaire REF 05497000
Emplacement CTN3

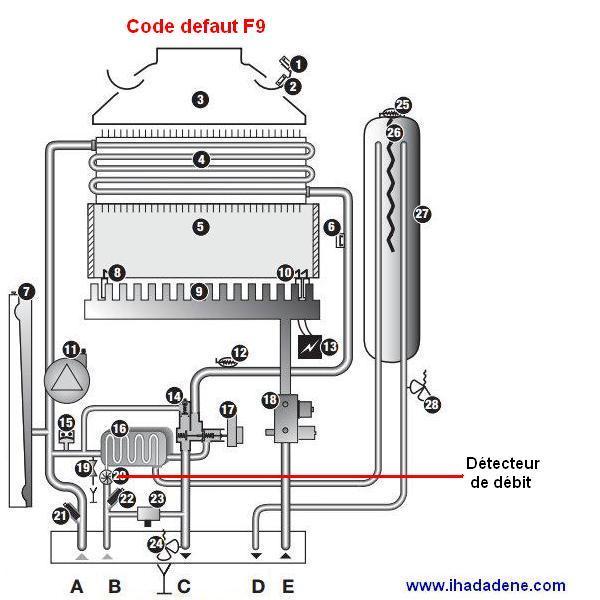

F9: Défaut boucle capteur pression eau
capteur en court circuit ou en défaut
vérifier raccordements électriques
Capteur de pression REF S5720500
Emplacement
F12: Défaut interface utilisateur afficheur
possible humidité de l'afficheur ou défectueux
mauvaise connexion à la carte
Afficheur interface REF S1062000
F13: Défaut carte principale
ce défaut peut être occasionnel
-éteindre la chaudière OFF attendre quelques secondes puis rallumer ON.
si le défaut persiste voir la carte principale
Carte principale REF S1047000

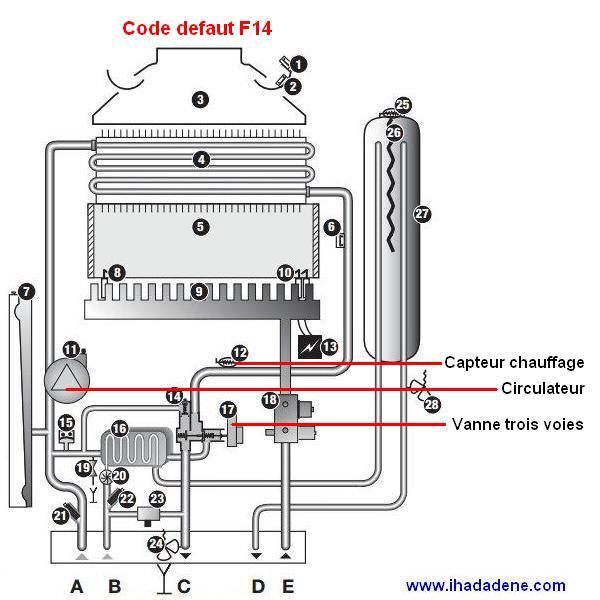

F14: Défaut limiteur température chauffage
-CTN eau chaude declipée
-vanne 3 voies bloquée au chauffage alors que la chaudière est au sanitaire
-pompe défectueuse
-débit chauffage faible (radiateurs fermés)
................................
Capteur chauffage REF S5739800
Vanne 3 voies REF 1020800
Pompe REF 05123600
Emplacement

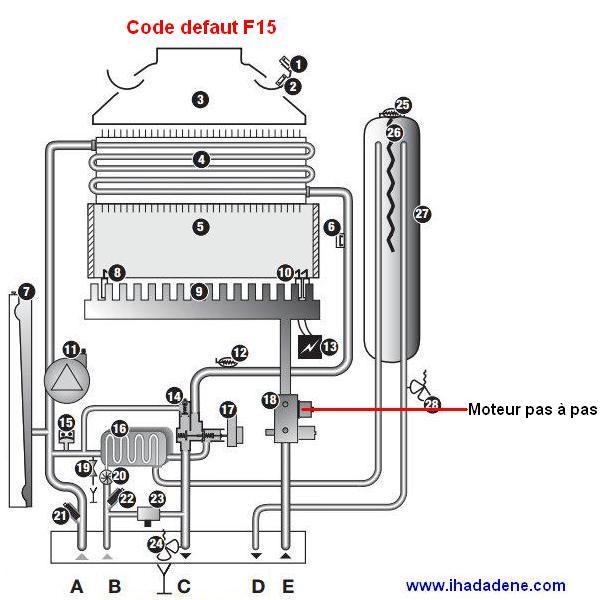

F15: Défaut moteur pas à pas
-vérifier la connexion du moteur pas à pas -moteur pas à pas défectueux
Moteur pas à pas REF 0020146481
Emplacement moteur pas à pas

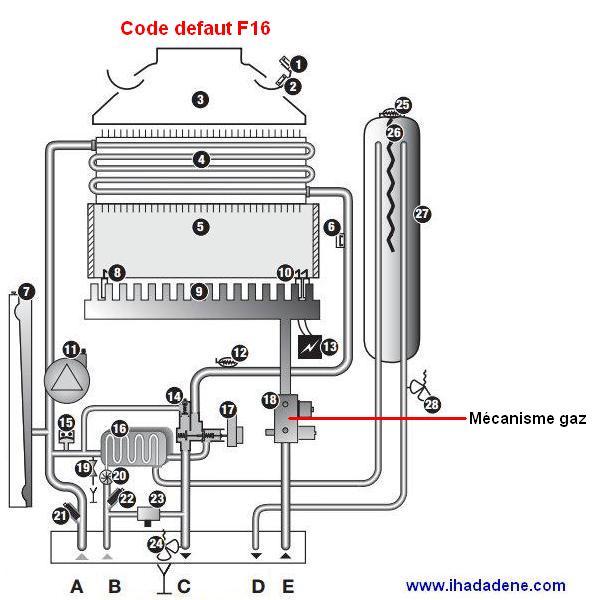

F16: Défaut fuite gaz par EVS
contrôler électrovanne de sécurité gaz
Mécanisme gaz G20 REF S1071400
Emplacement
17: Tension réseau trop faible
chute tension
Tension minimum allumage =175v
prévoir un stabilisateur de tension
F20: Défaut de communication carte
ce défaut peut être occasionnel ou furtif
sinon vérifier : la compatibilité de la carte interface
Carte principale REF S1047000
Disponible pieces de rechanges Chaudieres
Quincaillerie Plomberie Chauffage Ihadadene
Cooperative Immobiliere les orangers Rouiba Alger
Tel/SMS:0551 45 74 25
THEMAFAST
F00 : Défaut d’un des capteurs T°
SOLUTION : Vérifier les connexions, le câblage du capteur,
F01 : Capteur retour déconnecté.
SOLUTION : Défaut d’un des capteurs T° sanitaire (NTC).
SOLUTION : Vérifier les connexions, le câblage du capteur, le capteur lui-même (10 kΩ @25°C).
F03 : Capteur ballon déconnecté.
SOLUTION : Défaut d’un des capteurs T° chauffage (NTC).
SOLUTION : Vérifier les connexions, le câblage du capteur, le capteur lui-même (10 kΩ @25°C).
F12 : Capteur de régulation en court-circuit.
SOLUTION : Vérifier les connexions, le câblage du capteur, le capteur lui-même (10 kΩ @25°C).
F20 :Absence de débit.
SOLUTION : Vérifier que la pompe fonctionne, qu’elle n’est pas bloquée (la dégommer), que les robinets chauffage sont ouverts.
F22 :Fuite dans l’installation, fuite de la soupape chauffage, vase d’expansion défectueux.
SOLUTION : Vérifier que l’installation est remplie et purgée.
SOLUTION : Vérifier que la pompe fonctionne, qu’elle n’est
SOLUTION : Voir défaut F22 ou : Vérifier que les robinets chauffage sont fermés.
SOLUTION : Vérifier le mécanisme gaz.
Détection de flamme anormale.
SOLUTION : Vérifier l’électrode de détection de flamme.
F28 : Défaut d’allumage. Pas d’arrivée de gaz ou débit gaz insuffisant.
SOLUTION : Mauvais réglage du mécanisme gaz.
Mécanisme gaz défectueux.
Mauvais raccordement à la terre.
Électrode d’allumage et de contrôle de flamme défectueuse.
Allumeur défectueux.
Vérifier le circuit d’arrivée gaz (robinet gaz ouvert).
Vérifier le mécanisme gaz.
Vérifier le réglage du mécanisme gaz.
Vérifier les connexions de l’allumeur.
Vérifier l’état de l’électrode (corrosion).
F29 : Perte de flamme en fonctionnement.
F32 : Défaut air ou fumées. Vitesse du ventilateur incorrecte.
SOLUTION : Vérifier l’arrivée d’air et évacuation des fumées.
Vérifier les connexions électriques du ventilateur.
F33 : Défaut pressostat air. Le contact pressostat reste collé.
SOLUTION : Vérifier le pressostat.
F36 : Débordement de fumées. Mauvaise évacuation des fumées.
SOLUTION : Vérifier l’aération du local.
Vérifier le conduit d’évacuation des fumées.
Vérifier le thermostat de sécurité SRC.
Problème de résistance de codage (seulement sur versions B - Électronique).
F42 : La résistance n’a pas la bonne valeur ou est absente.
SOLUTION : Vérifier la résistance de codage.
Mauvaise tension e-Bus. F49 Ligne e-Bus en défaut.
Court circuit sur le connecteur e-Bus.
Vérifier que les lignes e-Bus ne sont pas trop
chargées (longueur de fil, état du câble).
Défaut capteur de débit (MFS)
(seulement sur versions B -
Électronique).
F52 : Défaut de calibration du capteur de débit.
SOLUTION : Vérifier les connexions du capteur MFS ou changer le capteur MFS.
F53 : Pas de stabilisation de flamme.
SOLUTION : Vérifier les raccordements fumées.
Vérifier la pression du réseau gaz.
Vérifier les connexions du capteur MFS ou changer le capteur MFS (filtre bloqué).
Vérifier le moteur pas-à-pas de mécanisme gaz.
F54 : Pas de débit détecté par le capteur MFS.
SOLUTION : Vérifier le mécanisme gaz.
Vérifier l’arrivée gaz.
Vérifier le capteur de débit (MFS).
F56 : Écart de ratio entre débit air et débit gaz risque de former du CO.
SOLUTION : Vérifier le mécanisme gaz.
Vérifier le capteur de débit (MFS).
F57 : Fonctionnement en mode dégradé à cause d’un défaut 52, 53 ou 56.
SOLUTION : Vérifier le mécanisme gaz.
Vérifier le ventilateur.
Voir les codes défaut 52, 53 ou 56.
SOLUTION : Vérifier l’ensemble des connexions de la carte principale.
Vérifier la carte électronique.
Vérifier le code produit.
Reset de l’appareil.
SOLUTION : Voir défaut F28. Interface utilisateur incompatible avec la carte principale.
SOLUTION : Vérifier le code produit.
F71 : Variation anormale de température sur le capteur départ.
SOLUTION : Vérifier les connexions du capteur.
SOLUTION : Vérifier les connexions des capteurs de température.
SOLUTION : Vérifier les connexions du capteur.
F74 : Capteur de pression en défaut électrique.
F76 : Défaut du fusible thermique. Fusible thermique déconnecté.
SOLUTION : Vérifier les connexions des accessoires.
SOLUTION : Vérifier les connexions du capteur.
SOLUTION : Vérifier si le capteur de T° est mal clipsé (sortie échangeur à plaques).
SOLUTION : Voir défaut F22.
SOLUTION : Vérifier les connexions des capteurs de température.
F85 : Capteurs de température départ et retour chauffage connectés sur la même tubulure.
SOLUTION : Vérifier les connexions des capteurs de température.
SOLUTION : Vérifier la température du circuit.
SOLUTION : Vérifier la connexion à la carte principale. Remplacer la carte interface.
